Nyttig i forbindelse med kabling og feilsøking av lys med 7 og 13-polet tilhengerkontakt.

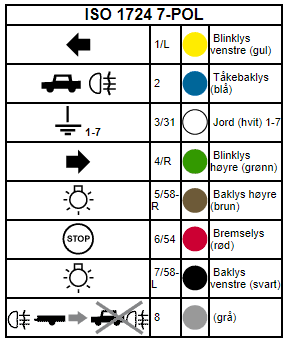

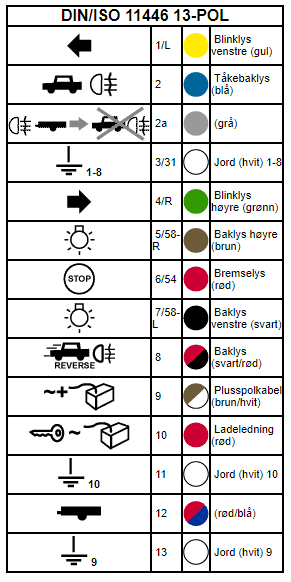

Fargekoder: L/1 (Venstre blinklys)=Gul , 54G/2 (Tåkelys bak)=Blå, 31/3 (Jord til belysning)=Hvit, R/4 (Høyre blinklys)=Grønn, 58R/5 (Høyre parkeringslys)=Brun, 54/6 (Bremselys)=Rød, 58L/7 (Venstre parkeringslys)=Svart, 8 (Ryggelys)=Svart/rød

PDF utgave, lettere å skrive ut Tilhengerkontakt, 7-polet, 13-polet

Kilde Valeryd kopplingschema

Sist endret 6.6.2024
